Cấu Tạo Cột Cờ Inox 304: Thân Cột, Bản Mã, Bulong Và Phụ Kiện

Một bộ cột cờ sử dụng ngoài trời không chỉ gồm thân ống inox và lá cờ. Để cột vận hành ổn định, kết cấu cần có sự phối hợp giữa thân cột, mối nối, bản mã, gân tăng cứng, bulong neo, móng bê tông, puly, dây kéo và các phụ kiện đi kèm.

Hiểu đúng cấu tạo cột cờ inox giúp chủ đầu tư lựa chọn được chiều cao, đường kính thân, độ dày vật liệu và phương án chân móng phù hợp với từng công trình. Đây cũng là cơ sở quan trọng khi đặt gia công cột cờ cho trường học, công ty, nhà máy, cơ quan hoặc khu vực công cộng.

Tại Inox Hải Phát, cột cờ có thể được gia công từ inox 304 theo nhiều chiều cao và cấu hình khác nhau. Các thông số cần được lựa chọn dựa trên chiều cao, vị trí lắp đặt, mặt bằng và yêu cầu thực tế thay vì áp dụng một cấu hình duy nhất cho mọi công trình.

🔗 Nếu bạn đang tìm mẫu, kích thước và thông tin sản phẩm hoàn chỉnh, có thể tham khảo [cột cờ inox] do Inox Hải Phát gia công.

🔧 1. Cấu tạo cột cờ inox 304 gồm những bộ phận nào?

Tùy chiều cao và thiết kế, một bộ cột cờ có thể có cấu hình khác nhau. Tuy nhiên, hệ thống cơ bản thường gồm các nhóm chi tiết sau:

1. Thân cột inox.
2. Các đoạn nối thân cột.
3. Bản mã chân cột.
4. Gân tăng cứng.
5. Bulong neo.
6. Móng bê tông.
7. Puly hoặc ròng rọc.
8. Dây kéo cờ.
9. Khóa cáp, tăng đơ và móc treo.
10. Tay quay nếu sử dụng cơ cấu quay.
11. Quả châu hoặc chụp đỉnh.
12. Chụp chân cột tùy thiết kế.

Trong đó, thân cột, bản mã, gân tăng cứng, bulong và móng liên quan trực tiếp đến kết cấu lắp đặt. Puly, dây kéo, tay quay và phụ kiện lại ảnh hưởng nhiều đến khả năng vận hành.

Vì vậy, khi đặt gia công không nên chỉ hỏi “cột cao bao nhiêu mét?” mà cần xem xét toàn bộ cấu hình.

🏗️ 2. Thân cột inox 304 được cấu tạo như thế nào?

Thân cột là bộ phận chính quyết định chiều cao và hình dáng tổng thể.

Đối với các mẫu cột ngoài trời, inox 304 thường được ưu tiên nhờ khả năng chống ăn mòn tốt, bề mặt sáng và phù hợp với môi trường thường xuyên tiếp xúc với nắng, mưa và độ ẩm.

Thân cột thường chia thành nhiều đốt

Thay vì sử dụng một ống có cùng đường kính từ chân đến đỉnh, cột cao thường được chia thành 2–3 đốt hoặc nhiều hơn tùy cấu hình.

Đường kính các đoạn giảm dần từ dưới lên trên:

Đốt dưới: đường kính lớn hơn → chịu tải chính.
Đốt giữa: đường kính nhỏ dần → tạo chuyển tiếp.
Đốt trên: nhỏ và nhẹ hơn → tạo dáng thuôn về đỉnh.

Thiết kế nhiều đoạn còn giúp thuận tiện hơn khi vận chuyển từ xưởng đến công trình.

📐 Một số cấu hình thân cột tham khảo

Dựa trên các cấu hình Hải Phát đang công bố, một số kích thước tham khảo gồm:

⚠️ Lưu ý: Các thông số trên mang tính tham khảo theo cấu hình sản phẩm hiện có. Đường kính, độ dày và số đốt có thể thay đổi theo vị trí lắp đặt và yêu cầu kỹ thuật của từng công trình.

Vì sao đường kính thân giảm dần?

Cấu tạo thuôn dần giúp tổng thể cột cân đối hơn về hình dáng, đồng thời giảm khối lượng ở phần phía trên.

Đối với cột cao, việc lựa chọn đường kính và độ dày không nên dựa đơn thuần vào chiều cao. Điều kiện mặt bằng, vị trí công trình và phương án lắp đặt cũng cần được xem xét.

🔗 Với sản phẩm có kích thước hoặc cấu hình riêng, khách hàng có thể tham khảo dịch vụ [gia công inox theo yêu cầu] tại Hải Phát.

🔩 3. Bản mã và gân tăng cứng ở chân cột

Nếu thân cột quyết định hình dáng thì bản mã và cụm chân cột là một trong những khu vực quan trọng của hệ liên kết.

Bản mã cột cờ là gì?

Bản mã là tấm kim loại được liên kết với phần chân thân cột và kết nối với hệ bulong neo bên dưới.

Trên bản mã được bố trí các lỗ để đưa bulong xuyên qua. Sau khi dựng cột, đai ốc được siết để cố định cụm chân cột vào hệ móng.

Bản mã có thể được gia công dạng:

• Vuông.
• Tròn.
• Kích thước theo thiết kế.
• Có chụp chân bên ngoài để tăng thẩm mỹ.

Gân tăng cứng có tác dụng gì?

Gân tăng cứng thường có dạng tam giác và được hàn giữa thân cột với bản mã.

Bộ phận này giúp tăng độ cứng cho khu vực liên kết chân cột.

Số lượng, kích thước và độ dày gân cần được lựa chọn phù hợp với cấu hình thực tế thay vì sử dụng một thông số cho tất cả chiều cao.

Chất lượng mối hàn cũng rất quan trọng

Các vị trí tiếp giáp giữa:

thân cột ↔ bản mã ↔ gân tăng cứng

cần được gia công và xử lý cẩn thận.

Sau khi hàn, bề mặt nên được làm sạch và hoàn thiện để vừa đảm bảo liên kết vừa giữ tính thẩm mỹ cho sản phẩm.

⚙️ 4. Bulong neo và móng cột cờ có vai trò gì?

Bulong neo tạo liên kết giữa bản mã chân cột và hệ móng bên dưới.

Đây là chi tiết không nên xem nhẹ khi thiết kế cấu tạo cột cờ inox ngoài trời.

Bulong neo

Hệ bulong thường được bố trí tương ứng với các lỗ trên bản mã.

Khi chuẩn bị móng, các ty ren/bulong được định vị theo đúng khoảng cách để khi dựng cột, bản mã có thể đặt vào đúng vị trí.

Các bước cần chú ý gồm:

• Xác định đúng khoảng cách tâm bulong.
• Giữ bulong đúng vị trí khi đổ bê tông.
• Kiểm tra độ thẳng.
• Đảm bảo phần ren chờ phù hợp.
• Căn chỉnh bản mã khi dựng.
• Siết đai ốc sau khi cân chỉnh cột.

Móng bê tông

Móng tiếp nhận tải từ hệ cột thông qua bản mã và bulong.

Kích thước móng không nên áp dụng cố định cho mọi cột 5m, 7m, 9m hay 12m.

Phương án thực tế cần cân nhắc:

chiều cao cột + đường kính thân + vị trí lắp đặt + nền đất + tải trọng + điều kiện gió + yêu cầu công trình.

Đối với cột cao hoặc vị trí trống trải, phương án kết cấu cần được xem xét kỹ hơn.

🪢 5. Puly, dây kéo, tay quay và phụ kiện cột cờ

Ngoài phần kết cấu, một bộ cột cờ còn cần hệ thống phụ kiện để nâng, hạ và giữ lá cờ đúng vị trí.

Puly – ròng rọc

Puly được bố trí ở phần phía trên của thân cột, có nhiệm vụ dẫn hướng dây kéo.

Một bộ puly phù hợp giúp dây di chuyển thuận hơn và hạn chế tình trạng kẹt trong quá trình vận hành.

Dây kéo cờ

Dây cần có chiều dài phù hợp với chiều cao thân cột và phương thức vận hành.

Tùy cấu hình, có thể sử dụng dây hoặc cáp phù hợp với môi trường ngoài trời.

Khóa cáp và tăng đơ

Khóa cáp giúp cố định dây tại các vị trí liên kết.

Tăng đơ hỗ trợ điều chỉnh độ căng của hệ dây, giúp quá trình vận hành ổn định hơn.

Tay quay

Một số mẫu sử dụng tay quay cột cờ để hỗ trợ việc nâng và hạ cờ.

Cấu hình này phù hợp với công trình thường xuyên thực hiện thao tác kéo hoặc hạ cờ.

Quả châu trên đỉnh cột

Quả châu được bố trí tại đỉnh, vừa hoàn thiện hình thức vừa tạo điểm kết thúc thẩm mỹ cho thân cột.

Kích thước quả châu cần cân đối với đường kính và chiều cao tổng thể.

Chụp chân cột

Chụp chân được bố trí bên ngoài cụm bản mã và bulong.

Chi tiết này giúp che phần liên kết kỹ thuật phía dưới, tạo tổng thể gọn gàng hơn sau khi hoàn thiện.

📐 6. Cấu tạo cột cờ thay đổi thế nào theo chiều cao?

Không phải cột 5m và cột 12m chỉ khác nhau ở chiều dài.

Khi chiều cao thay đổi, cấu hình thân, số đốt, đường kính ống, độ dày, bản mã, hệ neo và phương án móng cũng có thể cần điều chỉnh.

Cột 5–6m

Phù hợp với khuôn viên nhỏ và một số trường học, văn phòng hoặc doanh nghiệp có diện tích vừa phải.

Cấu hình thường đơn giản hơn các mẫu cao.

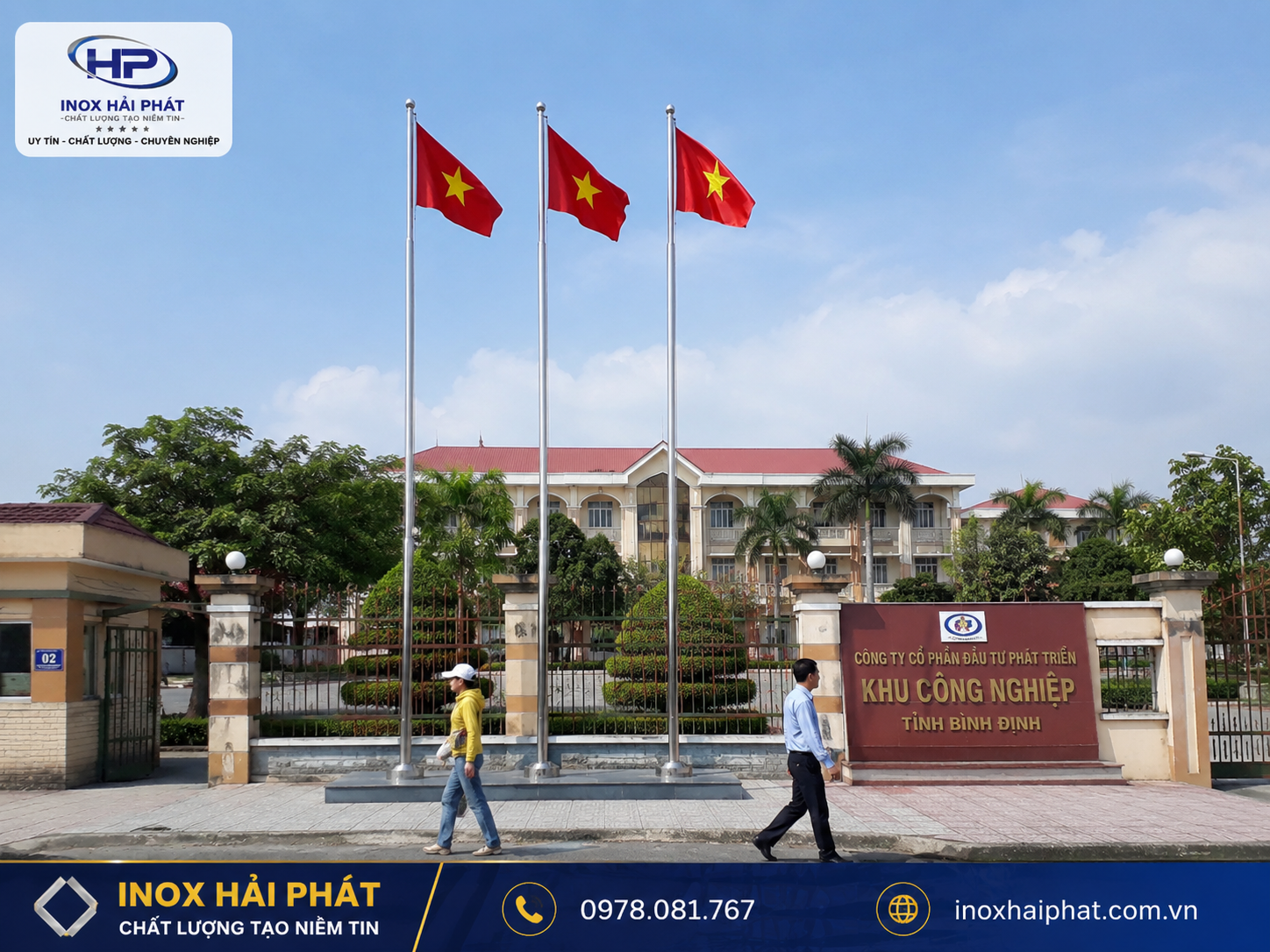

Cột 7–9m

Đây là nhóm chiều cao được sử dụng khá phổ biến tại trường học, công ty, cơ quan và nhà máy.

Cột có thể sử dụng 2 hoặc 3 đốt tùy cấu hình.

🔗 Khách hàng quan tâm nhóm chiều cao này có thể xem [cột cờ inox 7m] hoặc [cột cờ inox 9m] để tham khảo sản phẩm cụ thể.

Cột từ 10m trở lên

Khi chiều cao tăng, yêu cầu đối với kết cấu và phương án thi công cũng tăng theo.

Các mẫu cao có thể cần nhiều đốt hơn, đường kính chân lớn hơn và phương án móng phù hợp với điều kiện thực tế.

Vì vậy, với cột cao, khách hàng nên cung cấp đầy đủ mặt bằng và yêu cầu công trình để đơn vị sản xuất xây dựng cấu hình phù hợp thay vì chỉ đặt hàng theo chiều cao.

🛡️ 7. Vì sao inox 304 thường được lựa chọn cho cột cờ ngoài trời?

Cột đặt ngoài trời thường xuyên tiếp xúc với độ ẩm, mưa, nắng và bụi bẩn.

Do đó vật liệu ảnh hưởng trực tiếp đến khả năng duy trì bề mặt và tuổi thọ sử dụng.

Khả năng chống ăn mòn tốt

Inox 304 có khả năng chống ăn mòn tốt trong nhiều điều kiện sử dụng thông thường, vì vậy được ứng dụng rộng rãi cho sản phẩm inox ngoài trời.

Bề mặt có tính thẩm mỹ

Bề mặt inox tạo cảm giác sạch và hiện đại, phù hợp với trường học, cơ quan, công ty và công trình công cộng.

Không phụ thuộc vào lớp sơn phủ

So với thép sơn, inox không cần lớp sơn màu bên ngoài để tạo bề mặt hoàn thiện.

Điều này giúp hạn chế công việc xử lý bong tróc và sơn lại trong quá trình sử dụng.

Dễ vệ sinh

Bụi và vết bẩn trên bề mặt có thể được vệ sinh định kỳ bằng phương pháp phù hợp.

Đối với khu vực ven biển hoặc môi trường có tính ăn mòn cao, vật liệu và chế độ bảo dưỡng cần được cân nhắc kỹ hơn.

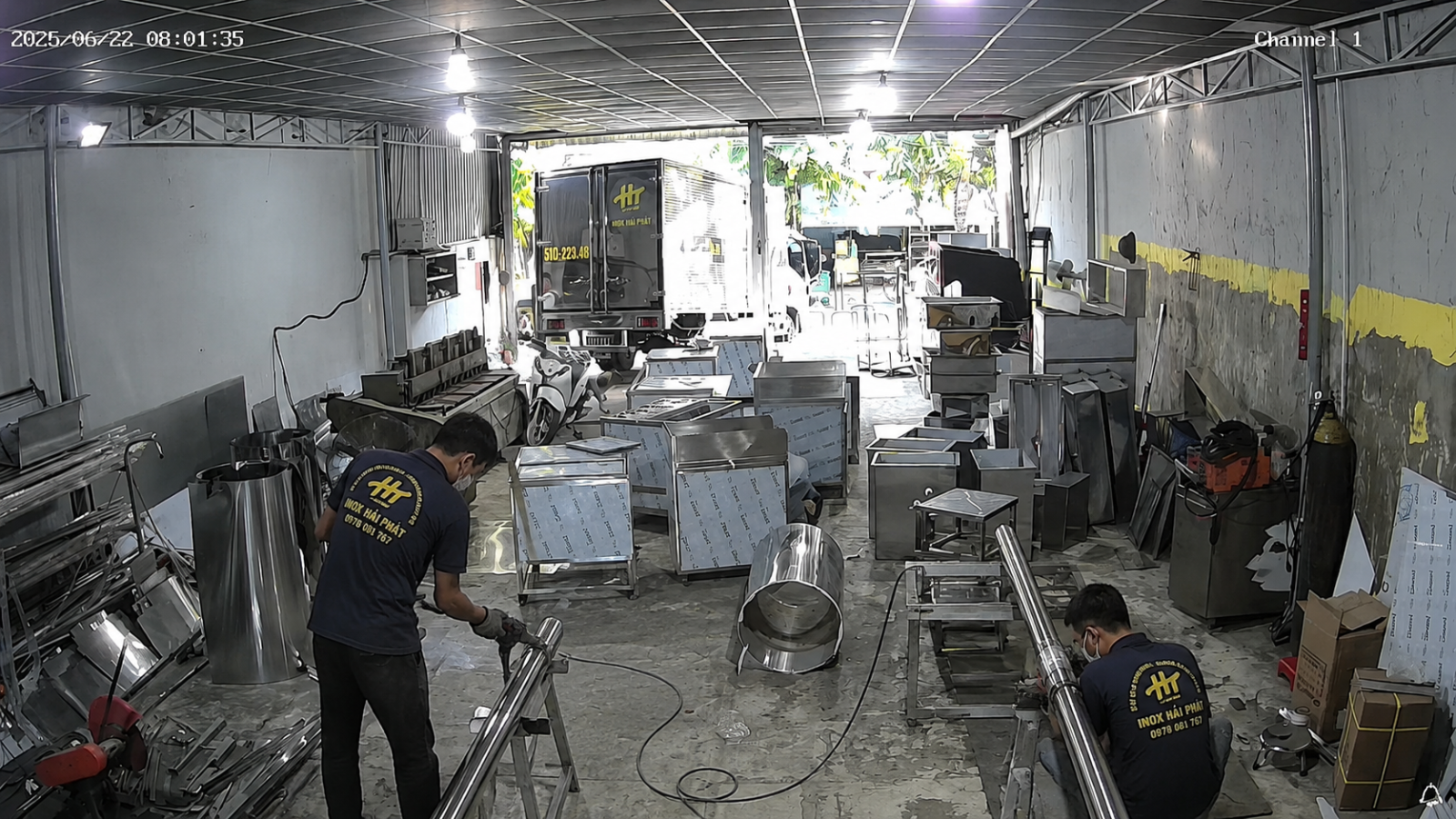

🏭 8. Quy trình gia công cột cờ tại Inox Hải Phát

Một cấu tạo tốt cần được chuyển thành sản phẩm thực tế thông qua quy trình gia công phù hợp.

Tại Hải Phát, quá trình sản xuất có thể triển khai theo các bước:

Bước 1: Tiếp nhận yêu cầu

Xác định:

• Chiều cao.
• Số lượng.
• Vị trí lắp đặt.
• Loại vật liệu.
• Kiểu nâng hạ cờ.
• Yêu cầu phụ kiện.

Bước 2: Xác định cấu hình

Lựa chọn:

• Số đốt.
• Đường kính ống.
• Độ dày.
• Bản mã.
• Gân tăng cứng.
• Bulong.
• Hệ thống kéo cờ.

Bước 3: Gia công thân cột

Ống inox được cắt theo kích thước, tạo các đoạn thân và chuẩn bị vị trí liên kết.

Bước 4: Gia công bản mã và chân cột

Bản mã được cắt, khoan lỗ và liên kết với thân cùng hệ gân tăng cứng.

Bước 5: Hàn và xử lý bề mặt

Các mối liên kết được hàn và hoàn thiện nhằm đảm bảo kết cấu đồng thời giữ bề mặt gọn, sạch.

Bước 6: Lắp thử phụ kiện

Kiểm tra puly, dây kéo, tay quay, quả châu và các chi tiết đi kèm.

Bước 7: Kiểm tra trước khi bàn giao

Kiểm tra:

kích thước → thân cột → mối hàn → bản mã → phụ kiện → khả năng vận hành.

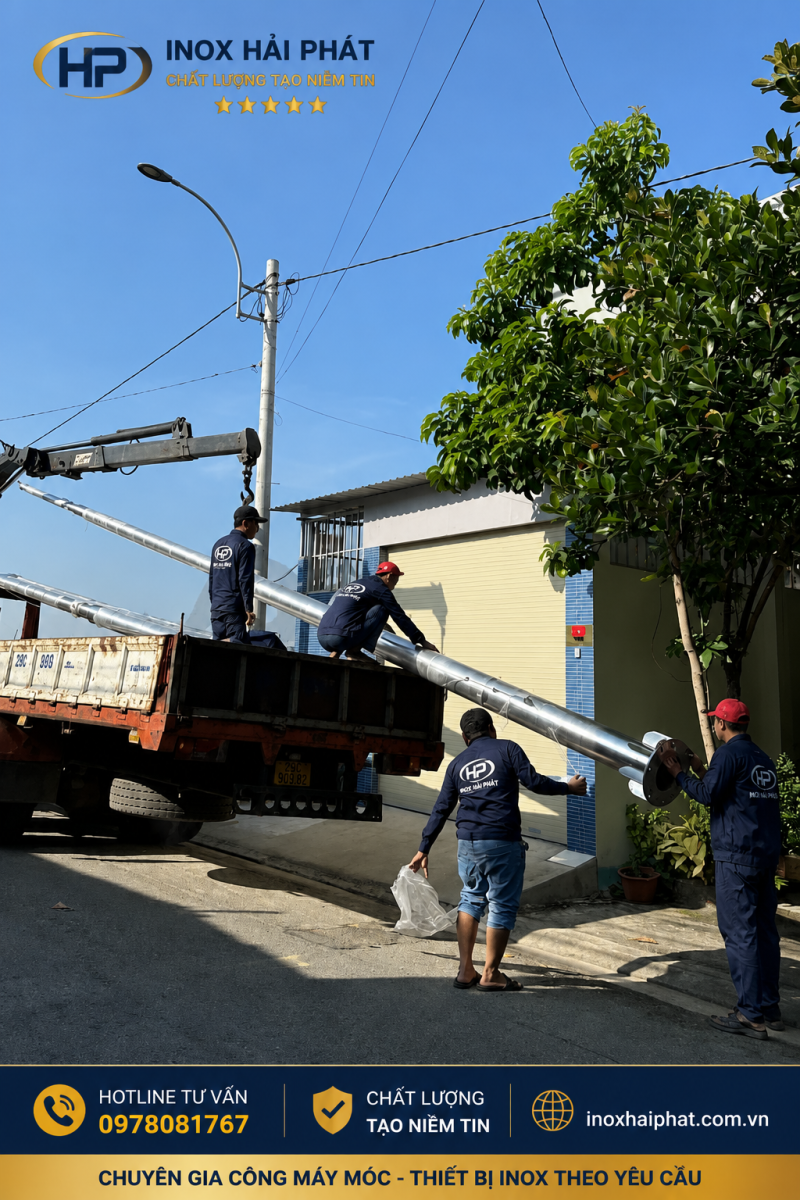

Bước 8: Vận chuyển và lắp đặt

Tùy chiều cao và điều kiện mặt bằng, cột được vận chuyển và dựng bằng phương án phù hợp.

🔗 Xem thêm dịch vụ [gia công inox theo bản vẽ] nếu công trình cần sản xuất theo kích thước riêng.



❓ Câu hỏi thường gặp về cấu tạo cột cờ inox

Cột cờ inox gồm những bộ phận nào?

Một bộ hoàn chỉnh thường gồm thân cột, bản mã, gân tăng cứng, bulong neo, móng, puly, dây kéo, khóa cáp, tăng đơ, quả châu và các phụ kiện tùy thiết kế.

Cột cờ 7m nên làm 2 đốt hay 3 đốt?

Cả hai cấu hình đều có thể được sử dụng. Việc lựa chọn cần dựa trên đường kính, độ dày, phương án vận chuyển, lắp đặt và yêu cầu của công trình.

Bản mã cột cờ có quan trọng không?

Có. Bản mã là bộ phận tham gia liên kết thân cột với hệ bulong neo và móng bên dưới.

Vì sao chân cột cần gân tăng cứng?

Gân hỗ trợ tăng độ cứng cho khu vực liên kết giữa thân cột và bản mã.

Cột cờ ngoài trời nên sử dụng inox 304 hay 201?

Đối với môi trường ngoài trời, inox 304 thường được ưu tiên hơn nhờ khả năng chống ăn mòn tốt hơn trong nhiều điều kiện sử dụng thông thường.

Cột càng cao có cần thân càng lớn không?

Thông thường cấu hình cột cao sẽ cần xem xét đường kính, độ dày, số đốt và hệ chân móng tương ứng. Không nên chỉ kéo dài cấu hình của cột thấp để tạo thành cột cao.

Hải Phát có nhận gia công theo bản vẽ không?

Có thể gia công theo kích thước và yêu cầu thực tế của công trình. Khách hàng nên gửi bản vẽ hoặc thông tin mặt bằng để được tư vấn cấu hình phù hợp.
