Chụp hút mùi công nghiệp: Hướng dẫn chọn hệ thống hút khói hiệu quả

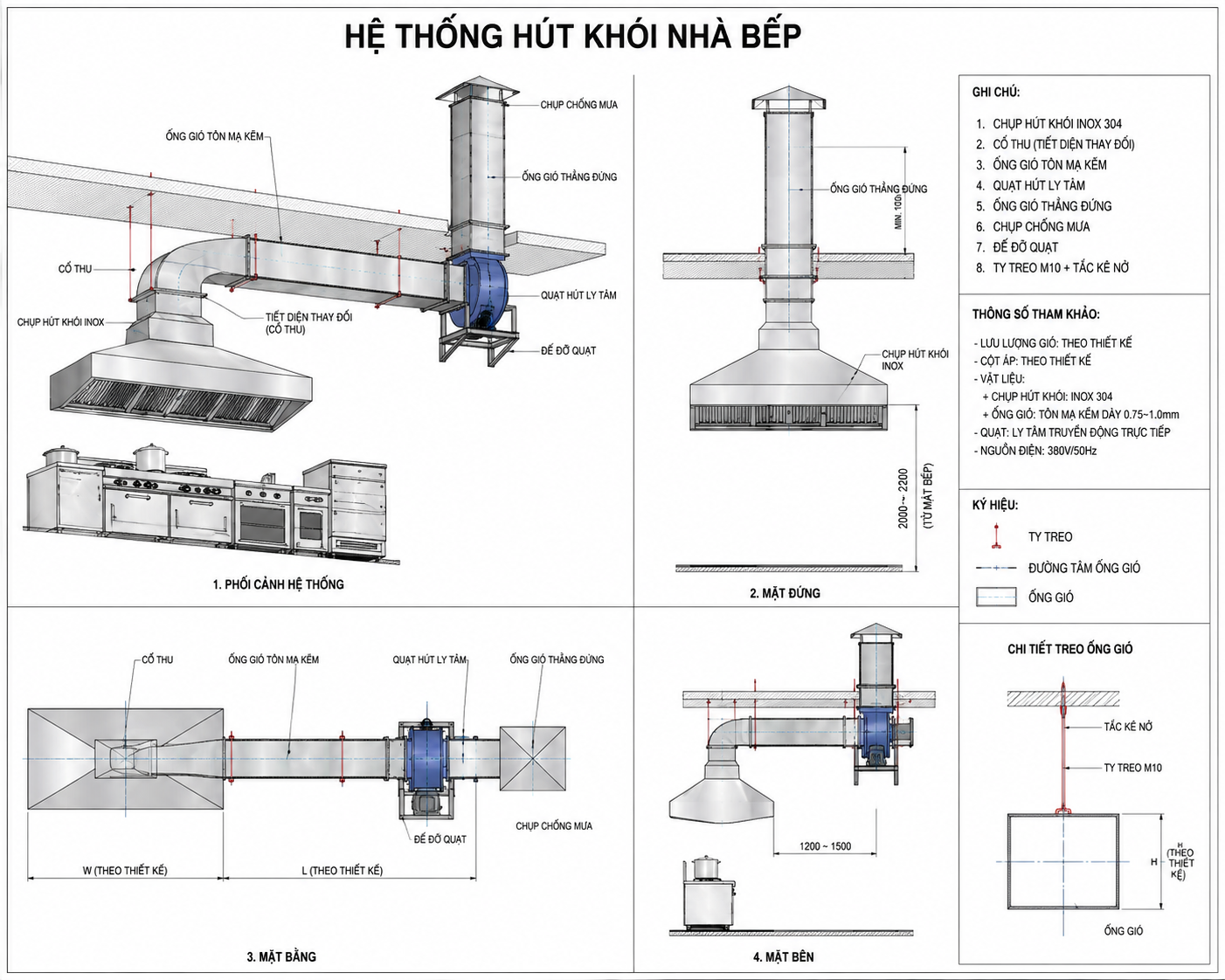

Một chụp hút mùi công nghiệp hoàn chỉnh không chỉ gồm phần chụp inox phía trên bếp. Hệ thống còn có phin lọc mỡ, quạt hút, ống gió, hộp tiêu âm, van điều chỉnh và tủ điện. Bài viết này sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý, phân loại, thông số, vật liệu, quy trình sản xuất và giá tham khảo. Trước tiên, chúng ta cần xem từng bộ phận phối hợp như thế nào trong toàn hệ thống.

1.Cấu tạo và nguyên lý hoạt động

Các bộ phận chính

• Chụp hút: Đây là bộ phận đặt phía trên khu vực nấu, có nhiệm vụ thu gom khói, hơi nóng và dầu mỡ phát sinh trong quá trình chế biến. Kích thước chụp cần phù hợp với chiều dài dãy bếp, công suất nấu và vị trí lắp đặt để hạn chế khói lan ra không gian xung quanh.
• Phin lọc mỡ: Phin lọc giữ lại phần lớn cặn dầu trước khi luồng khí đi vào đường ống. Nhờ đó, hệ thống giảm tình trạng mỡ bám trong ống gió, hạn chế nguy cơ cháy và giúp việc vệ sinh chụp hút mùi công nghiệp thuận tiện hơn.
• Quạt hút: Quạt tạo áp suất âm để kéo khói và khí nóng từ chụp vào hệ thống. Công suất quạt phải đáp ứng lưu lượng cần thiết, đồng thời bù được tổn thất áp suất do chiều dài ống, co nối và các thiết bị phụ trợ gây ra.
• Ống gió: Bộ phận này dẫn không khí ô nhiễm từ khu bếp đến vị trí xả ngoài trời. Đường ống cần kín, có tiết diện phù hợp và hạn chế nhiều đoạn gấp để duy trì hiệu quả hút khói bếp công nghiệp.
• Hộp tiêu âm và van điều chỉnh: Hộp tiêu âm giảm tiếng ồn từ quạt và luồng gió. Trong khi đó, van điều chỉnh giúp cân bằng lưu lượng giữa các nhánh hút khi hệ thống phục vụ nhiều khu vực nấu.
• Tủ điện điều khiển: Tủ điện kiểm soát quá trình đóng, ngắt và bảo vệ quạt khi xảy ra quá tải. Một số hệ thống còn tích hợp biến tần để điều chỉnh tốc độ quạt theo nhu cầu sử dụng.

Các bộ phận trên phải được tính toán đồng bộ. Nếu chọn riêng lẻ, hệ thống có thể hút yếu, gây ồn, tiêu tốn điện và nhanh xuống cấp.

Nguyên lý thu và dẫn khói

1. Khói, hơi dầu mỡ và khí nóng phát sinh trong quá trình nấu sẽ tự bốc lên nhờ hiện tượng đối lưu. Nếu không được thu gom kịp thời, chúng sẽ lan khắp khu bếp, làm tăng nhiệt độ, giảm tầm nhìn và khiến dầu mỡ bám lên trần, tường cùng các thiết bị.
2. Chụp hút mùi công nghiệp được lắp đặt ngay phía trên khu vực nấu để thu gom luồng khí ô nhiễm trước khi chúng phát tán ra môi trường xung quanh. Thiết kế đúng kích thước và vị trí giúp nâng cao hiệu quả hút khói và giảm thất thoát lưu lượng.
3. Sau khi được thu gom, luồng khí đi qua phin lọc mỡ để giữ lại phần lớn dầu mỡ và tạp chất. Tiếp đó, quạt hút tạo áp suất âm kéo không khí di chuyển qua hệ thống ống gió, đưa khói đến vị trí xả theo đúng thiết kế.
4. Đối với hệ thống có nhiều nhánh hút, van điều chỉnh sẽ cân bằng lưu lượng gió giữa các tuyến ống, giúp mọi khu vực nấu đều đạt hiệu quả hút ổn định. Đồng thời, hộp tiêu âm được lắp gần quạt để giảm tiếng ồn trong quá trình vận hành.
5. Cuối cùng, khói được xả ra ngoài qua cửa xả đặt cách xa cửa lấy gió, khu dân cư hoặc khu vực có nhiều người qua lại. Cách bố trí này giúp hạn chế hiện tượng khói quay ngược vào công trình và giảm ảnh hưởng đến môi trường xung quanh.





2. Các loại chụp hút phổ biến

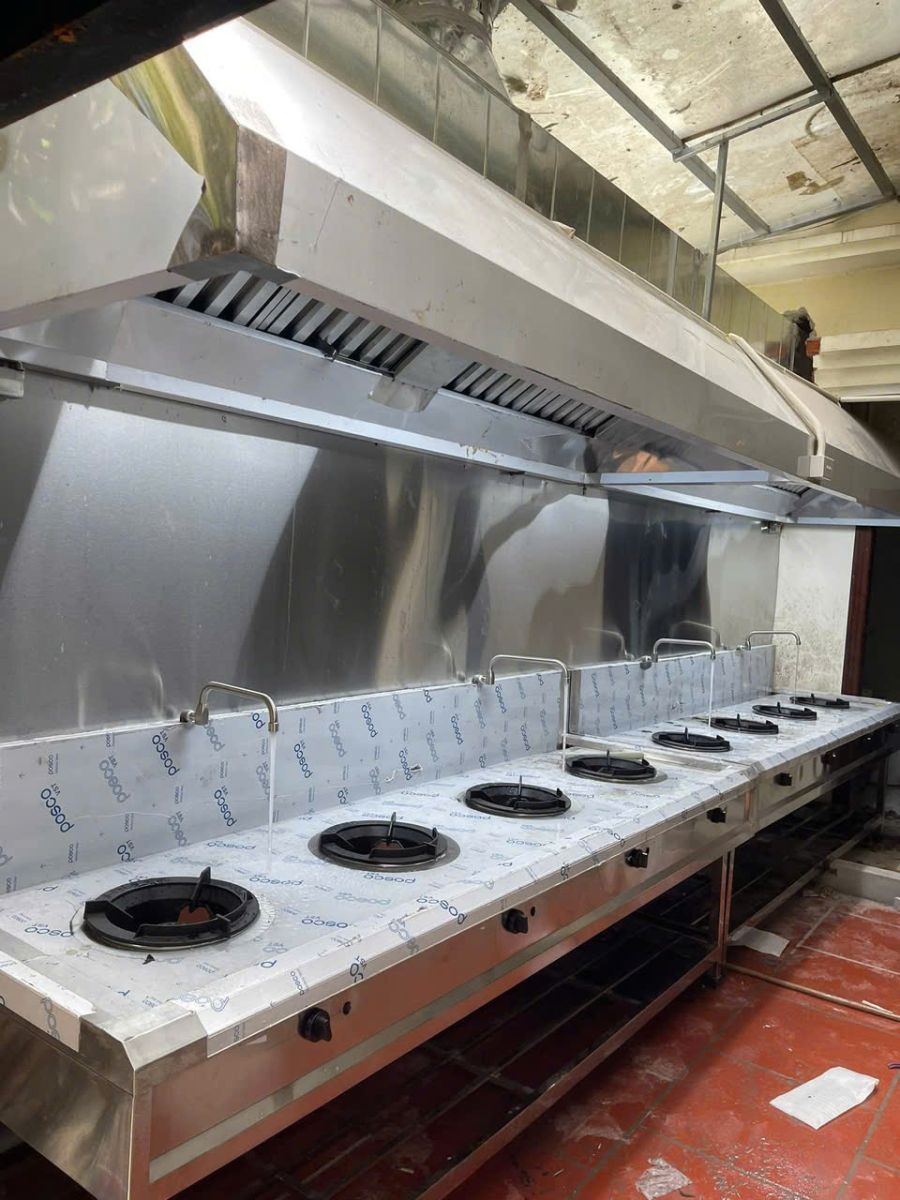

Chụp hút áp tường

Chụp hút áp tường là loại chụp hút khói bếp công nghiệp được lắp sát tường, phù hợp với các dãy bếp bố trí dọc theo vách. Đây là kiểu thiết kế được sử dụng phổ biến trong nhà hàng, quán ăn và bếp công nghiệp nhờ kết cấu đơn giản, dễ lắp đặt và tối ưu không gian. Hệ thống cũng thuận tiện khi kết nối với quạt hút và đường ống gió, giúp giảm chi phí thi công.

Ưu điểm và lưu ý khi lựa chọn:

• Dễ thi công: Kết cấu đơn giản, thuận lợi cho việc lắp đặt và bảo trì.
• Tiết kiệm vật liệu: Chiều dài ống gió thường ngắn hơn nên giảm chi phí đầu tư.
• Thuận tiện đi ống: Dễ bố trí tuyến ống sát tường và kết nối với quạt hút.
• Hạn chế: Hiệu quả thu khói phụ thuộc vào chiều sâu chụp và khoảng nhô ra khỏi thiết bị nấu.
• Ứng dụng: Phù hợp cho bếp Á, bếp Âu, bếp chiên và các khu bếp nhà hàng có dãy bếp đặt sát tường.
• Lưu ý: Trước khi gia công, cần đo chính xác chiều dài toàn bộ dãy bếp để chụp hút bao phủ đầy đủ vùng phát sinh khói và hơi nóng.

Chụp hút đảo giữa

Chụp hút đảo giữa là loại Hệ thống hút mùi công nghiệp  được treo giữa trần, phía trên các thiết bị nấu đặt độc lập và không sát tường. Thiết kế này cho phép hệ thống thu gom khói, hơi nóng và dầu mỡ từ nhiều hướng, nhờ đó đặc biệt phù hợp với bếp mở, khu nấu trung tâm hoặc không gian chế biến có nhiều mặt thao tác. Đây là giải pháp được sử dụng phổ biến tại khách sạn, nhà hàng quy mô lớn và khu bếp biểu diễn, nơi yêu cầu cả hiệu quả hút khói lẫn tính thẩm mỹ.

Tuy nhiên, do phải thu khói từ bốn phía, chụp hút đảo giữa thường có kích thước lớn hơn chụp áp tường, đồng thời yêu cầu kết cấu treo chắc chắn và quạt hút có lưu lượng gió cao hơn để duy trì hiệu suất ổn định. Khi thiết kế, cần tính toán kỹ chiều cao trần, khoảng không phía trên để bảo trì quạt, đường ống và các phụ kiện, giúp hệ thống vận hành an toàn, thuận tiện trong quá trình sử dụng lâu dài.

Chụp lọc mỡ và cấp khí

Khuyến nghị: Với nhà hàng nhỏ, chụp có phin lọc mỡ thường đáp ứng tốt nhu cầu sử dụng và tối ưu chi phí. Đối với bếp trung tâm, khách sạn hoặc hệ thống hút khói bếp công nghiệp có lưu lượng lớn, nên ưu tiên chụp tích hợp cấp khí tươi để duy trì hiệu suất hút ổn định và tạo môi trường làm việc thoải mái.

3. Thông số và cách chọn kích thước

Kích thước theo dãy bếp

Để lựa chọn Chụp hút khói bếp công nghiệp phù hợp, trước tiên cần đo tổng chiều dài dãy bếp, chiều sâu khu vực nấu và xác định chính xác vị trí của từng thiết bị như bếp Á, bếp Âu, bếp chiên hoặc bếp than. Chụp hút phải bao phủ toàn bộ vùng phát sinh khói và hơi nóng, thay vì chỉ bằng kích thước mặt bếp. Bảng dưới đây là thông số tham khảo, cần được điều chỉnh theo mặt bằng và công suất nấu thực tế.

Lưu ý: Các thông số trên chỉ mang tính tham khảo. Trước khi gia công chụp hút khói bếp công nghiệp, nên khảo sát thực tế mặt bằng, chiều cao trần, vị trí đường ống và công suất thiết bị để lựa chọn kích thước tối ưu.

Chiều cao lắp đặt phù hợp

Khoảng cách giữa mặt bếp và đáy chụp hút mùi công nghiệp là yếu tố ảnh hưởng trực tiếp đến hiệu quả thu gom khói, hơi dầu mỡ và khí nóng. Nếu lắp đúng cao độ, luồng khí sẽ được thu vào vùng hút trước khi lan ra khu bếp, giúp hệ thống vận hành ổn định và giảm thất thoát lưu lượng. Ngược lại, chụp hút lắp quá cao sẽ khiến khói phân tán ra ngoài phạm vi hút, còn lắp quá thấp sẽ cản trở thao tác nấu, làm tăng nhiệt tại vị trí làm việc và gây khó khăn khi vệ sinh, bảo trì.

Checklist khi xác định chiều cao lắp đặt:

• □ Tham khảo khoảng cách từ 1.800–2.100 mm tính từ sàn đến đáy chụp hoặc khoảng 1.000–1.200 mm từ mặt bếp đến đáy chụp, tùy từng loại bếp và thiết kế.
• □ Đối chiếu với bản vẽ và điều kiện thi công thực tế trước khi lắp đặt.
• □ Kiểm tra chiều cao thao tác của đầu bếp để bảo đảm làm việc thuận tiện.
• □ Xem xét kích thước thiết bị, hệ thống ống gió và hệ thống chữa cháy để tránh xung đột trong quá trình vận hành.

Lưu lượng và công suất quạt

Lưu lượng gió là lượng không khí quạt hút có thể vận chuyển trong một đơn vị thời gian, thường được biểu thị bằng m³/h. Đây là thông số quyết định khả năng thu gom khói, hơi dầu mỡ và khí nóng của toàn bộ hệ thống hút khói bếp.

• Chiều dài chụp hút: Chụp càng dài thì lưu lượng gió yêu cầu càng lớn.
• Loại bếp sử dụng: Bếp Á, bếp chiên và bếp than phát sinh nhiều nhiệt, khói và dầu mỡ hơn bếp Âu.
• Đường ống gió: Chiều dài ống, số lượng co, cút và phụ kiện càng nhiều thì tổn thất áp suất càng tăng.
• Công suất quạt: Quạt quá nhỏ khiến lực hút yếu, khói dễ tràn ra ngoài. Ngược lại, quạt quá lớn làm tăng tiếng ồn, tiêu thụ nhiều điện năng và tạo áp suất âm lớn trong khu bếp.
• Lựa chọn quạt: Cần tính tổng tổn thất áp suất trên toàn bộ hệ thống trước khi xác định lưu lượng và cột áp phù hợp.

Ví dụ: Một hệ thống dài 6 m, chỉ có 1 co 90° sẽ có tổn thất áp suất thấp nên có thể sử dụng quạt công suất nhỏ hơn. Trong khi đó, hệ thống dài 25 m, đi qua nhiều tầng với 5 co 90° và nhiều nhánh sẽ cần quạt có cột áp cao hơn để vẫn duy trì lưu lượng thiết kế.

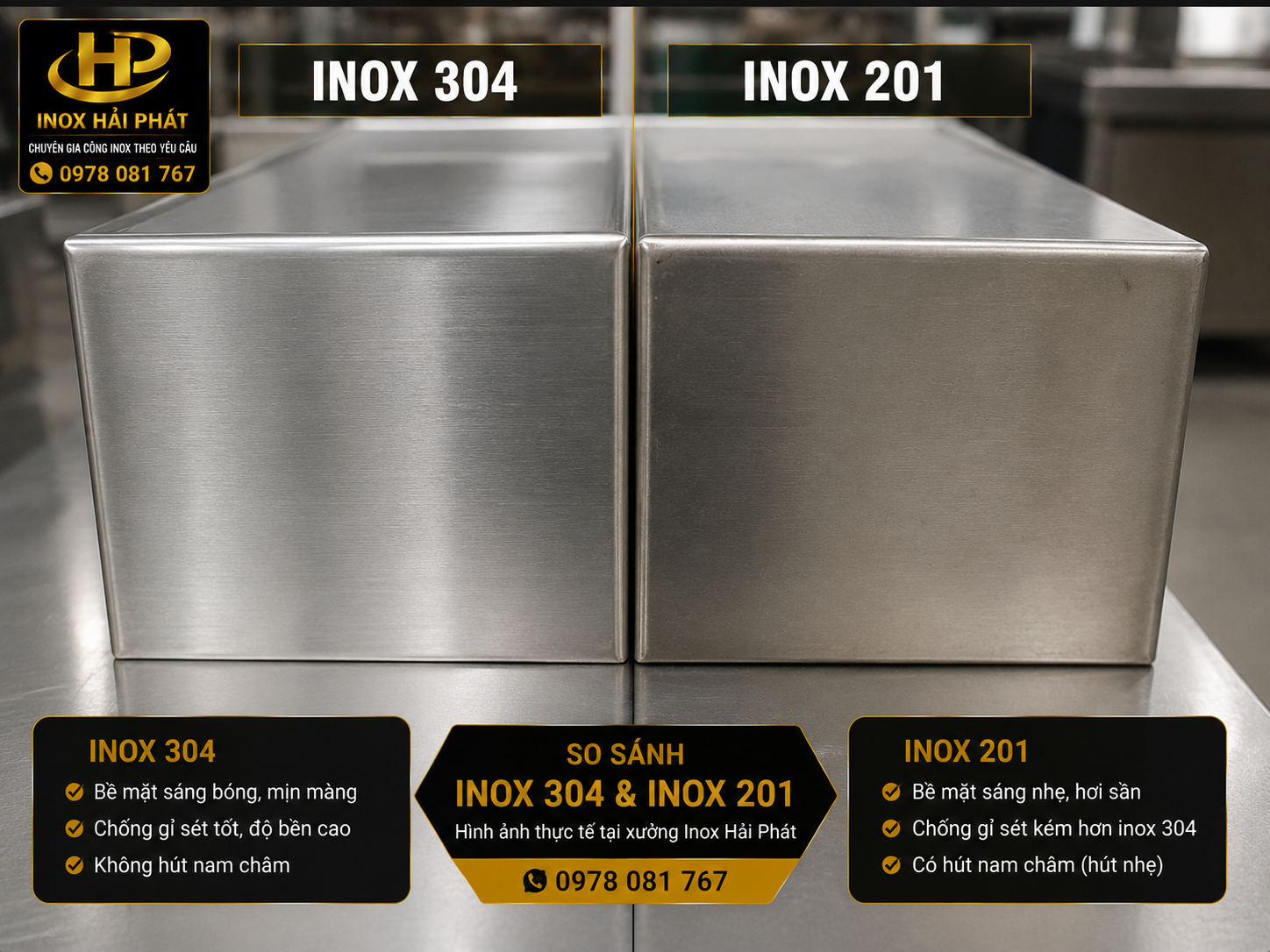

4. So sánh inox 304 và inox 201

Khả năng chống gỉ

Khi lựa chọn vật liệu cho chụp hút khói bếp công nghiệp, khả năng chống ăn mòn là tiêu chí cần được ưu tiên. Inox 304 chứa hàm lượng niken và crom cao hơn inox 201 nên có khả năng chống gỉ tốt trong môi trường thường xuyên tiếp xúc với hơi nước, dầu mỡ, nhiệt độ cao và các hóa chất vệ sinh. Vì vậy, vật liệu này được sử dụng phổ biến cho bếp nhà hàng, khách sạn và bếp công nghiệp hoạt động liên tục, nơi yêu cầu độ bền và tiêu chuẩn vệ sinh cao.

Trong khi đó, inox 201 có chi phí đầu tư thấp hơn nhưng khả năng chống ăn mòn kém hơn nếu bề mặt thường xuyên ẩm hoặc tiếp xúc với chất tẩy rửa. Loại inox này phù hợp hơn với các khu vực khô ráo hoặc thiết bị có tần suất sử dụng thấp. Để phân biệt chính xác inox 304 và inox 201, không nên chỉ quan sát màu sắc bề mặt mà cần kiểm tra chứng từ vật liệu, chứng chỉ xuất xưởng hoặc sử dụng thiết bị nhận biết chuyên dụng. Bên cạnh đó, chất lượng mối hàn và quy trình xử lý bề mặt cũng ảnh hưởng đáng kể đến tuổi thọ của sản phẩm.

Độ dày inox thường dùng

Độ dày vật liệu ảnh hưởng trực tiếp đến độ cứng, khả năng chống rung, tuổi thọ và chi phí của chụp hút khói inox. Việc lựa chọn đúng độ dày cần dựa trên kích thước chụp, cường độ sử dụng và kết cấu hệ thống thay vì chỉ cân nhắc giá thành.

Khuyến nghị: Với các chụp hút có chiều dài lớn hoặc dạng đảo giữa, nên gia cường khung và gân tăng cứng để tăng độ ổn định trong quá trình vận hành. Không nên lựa chọn vật liệu chỉ dựa trên mức giá thấp nhất mà cần cân nhắc đồng thời độ dày, chất lượng inox và điều kiện sử dụng thực tế.

Cách chọn vật liệu phù hợp

• □ Đánh giá tần suất nấu mỗi ngày. Bếp hoạt động liên tục nên ưu tiên inox 304 để tăng độ bền và giảm nguy cơ ăn mòn.
• □ Kiểm tra độ ẩm, hơi dầu mỡ và hóa chất vệ sinh trong khu bếp. Môi trường càng khắc nghiệt càng cần vật liệu có khả năng chống gỉ cao.
• □ Xác định ngân sách đầu tư. Nếu khu vực lắp đặt khô ráo, ít sử dụng và cần tối ưu chi phí, có thể cân nhắc inox 201.
• □ Kiểm tra độ dày thực tế, chất lượng mối hàn, độ hoàn thiện bề mặt và hệ thống khung hoặc gân tăng cứng trước khi nghiệm thu.
• □ Yêu cầu đơn vị gia công cung cấp thông tin hoặc chứng từ xác nhận chủng loại inox khi cần.

Kết luận: Nhà hàng lớn, khách sạn, bếp trung tâm và bếp công nghiệp nên ưu tiên inox 304 để bảo đảm tuổi thọ và tiêu chuẩn vệ sinh. Với quán ăn nhỏ hoặc khu vực ít tiếp xúc hơi ẩm, inox 201 là giải pháp phù hợp nếu được gia công đúng kỹ thuật và sử dụng đúng điều kiện.

Quy trình thiết kế và lắp đặt tại hải phát

Khảo sát và lên bản vẽ

1. Tiếp nhận thông tin công trình: Đơn vị thi công thu thập mặt bằng, số lượng thiết bị nấu, công suất bếp và yêu cầu vận hành để xác định quy mô của hệ thống chụp hút mùi công nghiệp.
2. Khảo sát hiện trạng: Kiểm tra vị trí lắp chụp hút, hướng đi của đường ống gió, vị trí đặt quạt hút và cửa xả nhằm bảo đảm hệ thống hoạt động hiệu quả, đồng thời thuận tiện cho việc lắp đặt và bảo trì.
3. Đo đạc thực tế: Tiến hành đo chiều dài, chiều rộng khu bếp, cao độ trần, vị trí dầm hoặc cột và khoảng cách từ cửa xả đến khu dân cư hoặc khu vực có nhiều người qua lại để đáp ứng các yêu cầu kỹ thuật.
4. Thiết kế bản vẽ: Lập bản vẽ 2D hoặc mô hình 3D thể hiện kích thước chụp hút, chủng loại vật liệu, tuyến ống gió, vị trí quạt hút và các phụ kiện liên quan, giúp chủ đầu tư dễ dàng kiểm tra trước khi sản xuất.
5. Chốt phương án thi công: Hai bên thống nhất bản vẽ và thông số kỹ thuật trước khi gia công để hạn chế thay đổi tại công trình, giảm phát sinh chi phí và bảo đảm tiến độ lắp đặt.

Gia công tại Inox Hải Phát

• Cắt vật liệu chính xác: Tấm inox được cắt bằng máy laser CNC hoặc máy cắt chuyên dụng theo kích thước từ bản vẽ kỹ thuật, giúp các chi tiết đạt độ chính xác cao và hạn chế sai số trước khi tạo hình.
• Chấn CNC tạo hình: Sau khi cắt, vật liệu được đưa vào máy chấn CNC để tạo thân chụp hút mùi công nghiệp, các mép gấp và vị trí liên kết. Công đoạn này giúp sản phẩm đồng đều, tăng độ cứng và bảo đảm tính thẩm mỹ.
• Hàn TIG và hoàn thiện: Các chi tiết được hàn TIG nhằm tạo mối hàn chắc chắn, ít biến dạng. Sau đó, mối hàn được mài xử lý, bo cạnh an toàn và hoàn thiện bề mặt để tăng độ bền cũng như thuận tiện cho việc vệ sinh.
• Lắp ráp phụ kiện: Tiến hành lắp phin lọc mỡ, máng hứng mỡ, cổ hút, khung hoặc gân tăng cứng và các phụ kiện theo đúng thiết kế để hệ thống vận hành ổn định.
• Kiểm tra chất lượng trước khi xuất xưởng: Toàn bộ sản phẩm được đánh bóng, kiểm tra kích thước, độ kín của mối hàn, độ phẳng bề mặt và vệ sinh sạch sẽ trước khi đóng gói, bàn giao hoặc vận chuyển đến công trình.

Lắp đặt và chạy thử

• Lắp đặt chụp hút: Chụp hút mùi công nghiệp được cố định bằng ty ren, giá treo hoặc kết cấu khung thép phù hợp với tải trọng và kết cấu trần. Việc cân chỉnh đúng cao độ và vị trí giúp chụp bao phủ toàn bộ khu vực phát sinh khói.
• Kết nối hệ thống: Tiến hành lắp đặt và kết nối đồng bộ đường ống gió, quạt hút, hộp tiêu âm, van điều chỉnh lưu lượng và tủ điện điều khiển theo đúng bản vẽ kỹ thuật. Các mối nối được kiểm tra để hạn chế rò rỉ không khí và thất thoát lưu lượng.
• Kiểm tra vận hành: Trước khi đưa vào sử dụng, cần kiểm tra độ kín của hệ thống, độ rung, mức tiếng ồn, chiều quay của quạt và tình trạng hoạt động của các thiết bị điện nhằm bảo đảm hệ thống vận hành ổn định.
• Chạy thử thực tế: Sử dụng khói hoặc hơi nóng mô phỏng trong quá trình nấu để quan sát khả năng thu gom, đánh giá vùng hút và điều chỉnh lưu lượng nếu cần.
• Nghiệm thu và bàn giao: Lập biên bản nghiệm thu sau khi hệ thống đạt yêu cầu kỹ thuật, đồng thời hướng dẫn khách hàng quy trình vệ sinh phin lọc mỡ, kiểm tra định kỳ và bảo trì để duy trì hiệu suất hoạt động lâu dài.
•

Kết luận

Việc lựa chọn chụp hút mùi công nghiệp không chỉ phụ thuộc vào kích thước chụp mà cần đánh giá đồng bộ nhiều yếu tố như loại chụp hút, kích thước theo dãy bếp, lưu lượng và công suất quạt, hệ thống đường ống, vật liệu inox cũng như quy trình gia công, lắp đặt. Khi các hạng mục này được tính toán phù hợp, hệ thống sẽ thu gom khói, hơi dầu mỡ và khí nóng hiệu quả, đồng thời giảm tiếng ồn, tiết kiệm chi phí vận hành và kéo dài tuổi thọ thiết bị.

Mỗi khu bếp có mặt bằng, công suất nấu và yêu cầu vận hành khác nhau, vì vậy một hệ thống đạt hiệu quả cao cần được khảo sát và thiết kế dựa trên điều kiện thực tế thay vì áp dụng một cấu hình chung. Bạn cũng không nên lựa chọn chỉ dựa trên giá của riêng chụp inox, bởi hiệu quả vận hành còn phụ thuộc vào quạt hút, đường ống, phụ kiện và chất lượng thi công đồng bộ.

Inox Hải Phát nhận khảo sát, tư vấn, thiết kế, gia công và lắp đặt hệ thống chụp hút khói theo yêu cầu cho quán ăn, nhà hàng, khách sạn, bếp trung tâm và bếp công nghiệp. Nếu bạn cần giải pháp phù hợp với công trình của mình, hãy gửi mặt bằng, kích thước dãy bếp hoặc bản vẽ kỹ thuật để đội ngũ kỹ thuật tư vấn phương án tối ưu và báo giá chi tiết, phù hợp với nhu cầu sử dụng thực tế.
